A maioria das pessoas presume que o lugar mais difícil para o hardware é debaixo d’água. Não é. Os especialistas em hardware marítimo dividem a exposição à água salgada em zonas, e o veredicto é surpreendente:a zona de respingo e pulverização fica acima da linha d'água e é, contra-intuitivamente, a mais agressiva - a água do mar se deposita nas superfícies das ferragens e depois evapora, deixando para trás resíduos concentrados de cloreto, e as concentrações locais de cloreto nesta zona podem atingir bem acima da linha de base de 19.000 ppm, em alguns casos por uma ordem de grandeza, ultrapassando facilmente o limite de tolerância do filme passivo.
É justamente aí que mora uma mochila mais bacana. Ele fica em um deck, é borrifado e depois seca ao sol com o sal cristalizando em cada fivela e puxador de zíper - úmido, seco, úmido, seco, concentrando cloreto a cada ciclo. Um refrigerador não é um item que respinga ocasionalmente; é um item da zona inicial por definição. Especificá-lo como se precisasse apenas de “alguma” resistência à corrosão é como as marcas acabam com reclamações de garantia após uma temporada.
A diferença entre o hardware que dura e o hardware que estraga é invisível.O aço inoxidável 304 contém aproximadamente 18% de cromo e 8% de níquel, criando a camada passiva de óxido de cromo que confere ao aço inoxidável sua resistência à corrosão na maioria dos ambientes., mas como diz um guia marítimo,seu calcanhar de Aquiles é cloreto - exposto à água salgada, névoa salina ou ar costeiro, o Grau 304 é altamente suscetível à corrosão por picadas e fendas.A nota 316 adiciona o elemento que faltava:aproximadamente 2% de molibdênio, o que aumenta drasticamente a resistência aos cloretos e evita a corrosão destrutiva observada no 304 – para qualquer hardware que veja água salgada, 316 é o requisito mínimo.
A lacuna de desempenho é mensurável.Em testes de imersão, 316 mostra uma taxa de corrosão de cerca de 0,0019 mm/ano em água do mar normal, enão mostra sinais de corrosão após 100 horas em um ambiente de névoa salina de 5%, com um número equivalente de resistência à corrosão de 24,2.A regra de especificação usada pelos praticantes é agradavelmente simples:se a água salgada puder alcançá-lo, especifique 316.Para especificações de fixadores, observe queO grau A4 de acordo com a ISO 3506 especifica o aço inoxidável 316 ou uma liga austenítica contendo molibdênio equivalente, e316L, a versão de baixo carbono, é geralmente a especificação mais segura para peças soldadas porque reduz a sensibilização perto das soldas.
Este é o detalhe que separa uma especificação de um resultado, e é tanto uma lição de fornecimento quanto de materiais.A falha rápida normalmente é causada pela contaminação da superfície, e não pela liga base – o "ferro livre" incorporado da usinagem ou manuseio com ferramentas de aço carbono cria locais galvânicos que enferrujam em horas, o que ressalta que a passivação adequada de acordo com padrões como ASTM A967 e a fabricação livre de contaminantes são tão críticas quanto a seleção do material.A conclusão para os compradores é direta:as instalações devem auditar o controle de processos de seus fornecedores, e não apenas validar certificados de materiais.
A boa notícia é que esse modo de falha costuma ser cosmético e reversível:manchas de ferrugem superficial em ferragens 316 geralmente são contaminação de ferro em vez de corrosão de metal básico, e a verdadeira corrosão 316 normalmente se apresenta como corrosão em zonas de fendas, e não ferrugem superficial uniforme - manchas de contaminação podem ser removidas com compostos de limpeza apropriados sem afetar a resistência à corrosão subjacente.Saber a diferença diz à marca se ela tem um problema de limpeza ou de especificação.
Além do hardware, três propriedades materiais são importantes no serviço marítimo.
Um tecido contém cristais de sal em sua trama, onde eles desgastam as fibras e retêm a umidade contra o material. Um invólucro laminado em TPU não é poroso e é macio: o sal fica na superfície e é enxaguado. Essa mesma laminação é o que torna o corpo soldável, portanto o argumento marítimo e o argumento da impermeabilização apontam para o mesmo material - vejaFabricante de mochila cooler TPU: Por que o material da casca é importante.
Costuras costuradas permitem que a água salgada passe pelos orifícios da agulha e entre no isolamento, e a linha é exatamente o tipo de material fibroso que retém cloreto e se degrada. Um corpo soldado de alta frequência não tem furos de costura para permitir a entrada de água salgada e nem fios para segurá-la. Em um barco, isso é duplamente importante: mantém o sal fora da parede e mantém a água derretida dentro.Fabricante de mochila refrigeradora soldada por RF: Construção à prova d'água perfeita.
Na água, o pior caso realista é a imersão, e não a pulverização, o que coloca o alvo em IPX7 ou IPX8 com um zíper hermético ou topo de rolo soldado. O detalhe está emMochilas térmicas à prova d'água: como a construção soldada evita a entrada de água, e a parede de célula fechada que proporciona retenção de frio também proporciona flutuabilidade se a bolsa entrar - coberta porMochilas isoladas à prova d'água: retenção de frio e submersão total.
O teste de névoa salina é o método padrão, e o conjunto de laboratório interno da Sealock inclui testes de névoa salina juntamente com testes de carga, tração, adesão, abrasão e imersão total em água. Mas um fornecedor direto também deve sinalizar os limites do método, porque a leitura exagerada do resultado da névoa salina é uma verdadeira armadilha:A ASTM B117 é uma ferramenta útil de auditoria de qualidade, mas não é um preditor definitivo da vida útil do aço inoxidável – especialistas do setor observam que ela foi desenvolvida principalmente para aço carbono revestido, e os testes de ciclos de umidade geralmente simulam melhor as condições atmosféricas do mundo real.
A leitura prática: use os resultados da névoa salina como uma tela comparativa e uma verificação de controle do fornecedor, não como uma garantia de anos de serviço. Combine-os com a especificação correta do material, passivação verificada e expectativas de campo honestas.
| Componente | Especificação marítima | Por que |
|---|---|---|
| Ferragens metálicas | 316 (A4) inoxidável; 316L onde soldado; nunca misturado com 304 | O molibdênio resiste à corrosão por cloreto; classes mistas corroem galvanicamente |
| Hardware não metálico | Fivelas e clipes tipo POM / acetal / UTX | O polímero não sofre corrosão – use-o sempre que a carga permitir |
| Concha | Laminado em TPU, não poroso | O sal é enxaguado em vez de incorporado em uma trama |
| Costuras | Soldado por HF, sem costura | Sem furos de agulha para água salgada, sem fios para segurar cloreto |
| Encerramento | Zíper hermético ou roll-top soldado | Vedação por imersão; areia e sal enxaguam uma superfície de vedação |
| Forro | Produto comestível, soldado, liso | Enxágue sem sal, retenha resíduos e protetor solar |
| Isolamento | Espuma de célula fechada | Não encharca se inundado; adiciona flutuabilidade |
| Base | Reforçado | Decks antiderrapantes e amuradas ásperas desgastam constantemente |
| Validação | Pulverização salina + teste de imersão | Tela comparativa para ferragens, comprovante de lacre da bolsa |
A Sealock solda bolsas térmicas isoladas a 27,12 MHz em três fábricas em Dongguan, na China, e na cidade de Ho Chi Minh, no Vietnã, com revestimentos internos de qualidade alimentar em toda a linha, e valida construções seladas por imersão total em água. Construções reais para uso marítimo, escolhidas por adequação e não por classificação:
| Imagem | Modelo | Construção relevante para a marinha | Link |
|---|---|---|---|
|
Mochila refrigeradora IPX7 22L (SL-I280) | Corpo em TPU soldado sem costura com classificação de imersão IPX7, zíper hermético, XPE de célula fechada de 50 mm, clipes POM e anéis D, base de TPU reforçada | Visualizar |
|
Refrigerador de mochila com zíper hermético 28L (SL-I274) | Zíper hermético à prova d'água, costuras soldadas em HF, revestimento laminado em TPU 840D, membrana TPU de qualidade alimentar, fivelas UTX, até 48 horas | Visualizar |
|
Refrigerador de mochila roll-top 45L (SL-I270) | Roll-top soldado sem canal de zíper para cristais de sal sujarem; TPU 600D, fivelas UTX, acabamento refletivo, cinta de engrenagem para amarração | Visualizar |
|
Mochila térmica leve e impermeável (SL-I272) | Construção em TPU com fecho dobrável – hardware mínimo significa exposição mínima à corrosão | Visualizar |
Observe o padrão no hardware: essas construções usam fivelas e acessórios de polímero do tipo POM e UTX, que evitam totalmente a corrosão por cloreto, em vez de tentar resistir a ela. Quando uma marca precisa de ferragens metálicas para uma aplicação marítima específica, 316 é a classe a ser especificada no desenvolvimento.

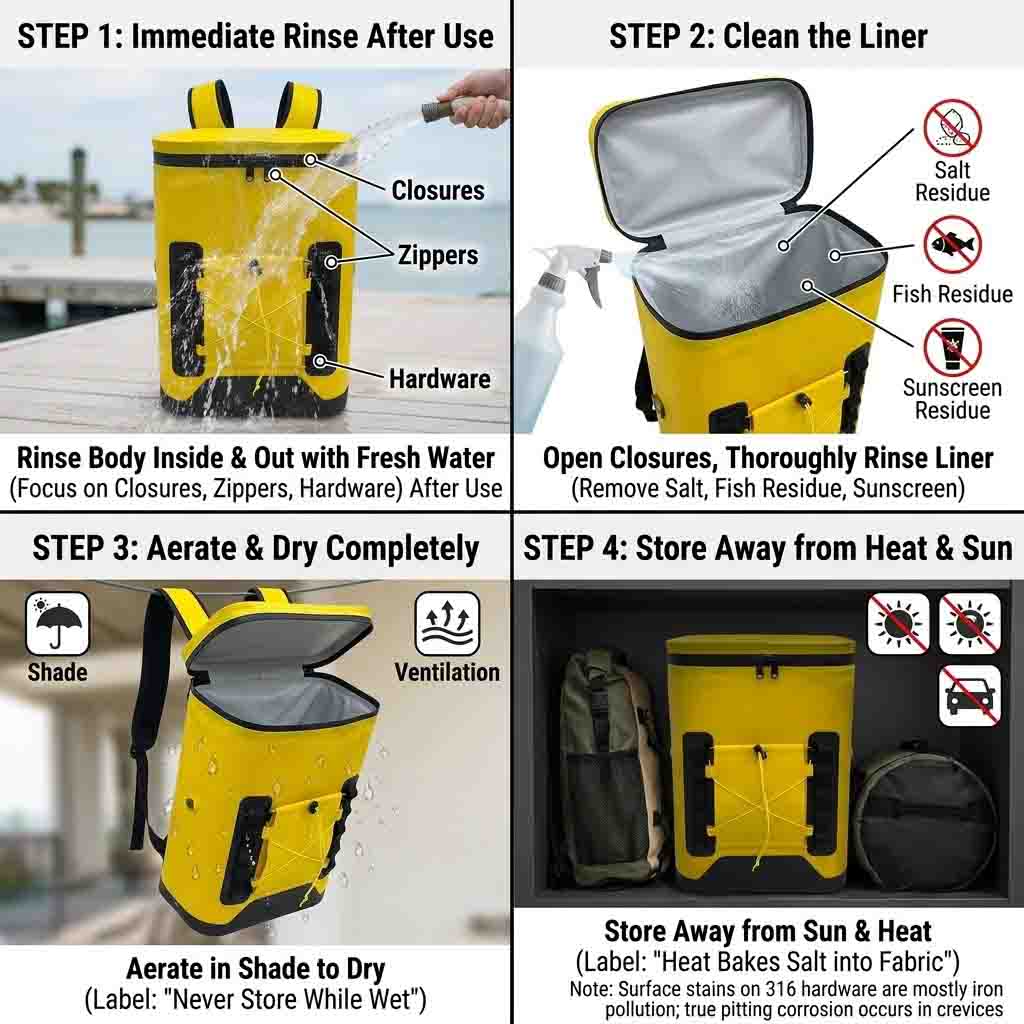

Os equipamentos marítimos sobrevivem com uma disciplina: o enxágue. O sal deixado para secar concentra o cloreto exatamente onde causa danos, e nenhuma especificação de material compensa totalmente o fato de nunca ser lavado. Após cada saída em água salgada: enxágue o saco por dentro e por fora com água doce, prestando especial atenção ao fecho e a cada peça de hardware; lave o forro; seque-o completamente, aberto, à sombra; e guarde-o longe do sol quente. Deixar um refrigerador úmido e salgado em um armário quente combina todos os mecanismos de degradação de uma só vez – calor, umidade retida e sal concentrado.
Marinha é um briefing exigente, e briefings exigentes são bem-vindos. Além da cor e do logotipo, a Sealock desenvolve a partir de um esboço, amostra ou meta de desempenho: aço inoxidável 316 ou 316L onde as ferragens de metal são genuinamente necessárias e ferragens de polímero imune à corrosão em todos os outros lugares, um invólucro laminado de TPU soldável no denier que a aplicação precisa com reforço em pontos de desgaste, construção sem costura soldada por HF, um nível de vedação IPX7 ou IPX8 comprovado por testes de imersão, isolamento de célula fechada dimensionado para o alvo de retenção a frio enquanto contribui flutuabilidade, pontos de amarração soldados e anéis em D para fixação no convés, cores de alta visibilidade e acabamentos refletivos e testes de névoa salina como parte da validação. Isolamento premium até painéis de vácuo VIP e aerogel estão no escopo. O trabalho inicial leva mais tempo na amostragem, então reserve de acordo com a estação. VerMochilas OEM Soft Cooler: O que você pode personalizar além do logotipo e da core, para a devida diligência do fornecedor no controle do processo,Escolhendo um fabricante de mochila OEM Soft Cooler: uma lista de verificação do comprador.
| Quantidade mínima/prazo de entrega | 300 peças por desenho; amostras de 7 a 15 dias; produção 30–45 dias; FOB Guangdong |
|---|---|
| Origem | China ou Vietnã na mesma especificação |
| Testes de laboratório | Pulverização salina, ciclagem de carga, tração, adesão, abrasão, solidez da cor, imersão total em água |
| Certificações | ISO9001, BSCI, SMETA P4, GRS, HIGG, VARREDURA |
P: Qual é o nível de hardwareuma mochila mais fria de água salgada deve usar?
R: Para peças de metal, aço inoxidável 316 - cerca de 2% de molibdênio é o que resiste à corrosão por cloreto que destrói o 304 no serviço marítimo, e a regra prática é simplesmente "se a água salgada puder alcançá-lo, especifique 316" (A4 de acordo com a ISO 3506; 316L para peças soldadas). Melhor ainda, use ferragens de polímero imune à corrosão, como fivelas do tipo POM ou UTX, sempre que a carga permitir, e reserve o aço inoxidável para pontos que realmente precisam de metal.
P: O aço inoxidável 304 é bom o suficiente para um refrigerador de barco?
R: Não para peças expostas. 304 não possui molibdênio e é altamente suscetível à corrosão por cloretos e corrosão em fendas na névoa salina ou no ar costeiro. Pior ainda, o pite é autossustentável e progride abaixo da superfície, de modo que o hardware que parece bom na inspeção já pode estar comprometido. E nunca misture classes – 304 próximo a 316 corrói mais rapidamente através da ação galvânica.
P: Por que meu hardware “316” está enferrujado?
R: Geralmente contaminação por ferro em vez de falha da liga. O ferro livre incorporado durante a usinagem ou manuseio com ferramentas de aço carbono cria locais galvânicos que enferrujam rapidamente, apesar do metal base ser 316, e é por isso que a passivação (ASTM A967) e a fabricação livre de contaminantes são tão importantes quanto o certificado do material. A verdadeira corrosão 316 aparece como corrosão nas fendas, não como ferrugem superficial uniforme e manchas de contaminação são limpas sem prejudicar a resistência à corrosão.
P: A zona de respingo é realmente pior do que estar submersa?
R: Sim, e é a zona onde vive uma mochila mais fria. Acima da linha de água, a água do mar deposita-se e depois evapora, deixando para trás cloreto concentrado - as concentrações locais podem atingir um pico bem acima da linha de base de 19.000 ppm, em alguns casos por uma ordem de grandeza, sobrecarregando a película passiva. Ciclismo seco e molhado repetido em um deck ensolarado é a condição mais agressiva, e não a imersão contínua.
P: Um teste de névoa salina prova que um refrigerador é de qualidade marítima?
R: É uma tela comparativa útil, não uma garantia. ASTM B117 foi desenvolvida principalmente para aço carbono revestido e não é um preditor definitivo da vida útil do aço inoxidável; o ciclo de umidade geralmente modela melhor as condições reais. Trate os resultados da névoa salina como uma entrada juntamente com a especificação correta do grau, passivação verificada e controle do processo no fornecedor.
P: Como devo cuidar de uma mochila mais fria usada em água salgada?
R: Enxágue com água doce por dentro e por fora após cada saída, concentrando-se no fecho e em todas as ferragens, lave o forro, seque-o completamente e guarde-o aberto e longe do sol. O sal deixado para secar concentra-se exatamente onde causa danos e nenhuma especificação compensa totalmente a omissão do enxágue.
Procurando mochilas refrigeradas marítimas?Sealock (YiFuLong Outdoor Gear Co., Ltd.) solda mochilas térmicas prontas para água salgada a 27,12 MHz na China e no Vietnã - corpos sem costura laminados com TPU, níveis de vedação IPX7 e IPX8, hardware de polímero imune à corrosão com aço inoxidável 316 onde o metal é necessário e testes internos de névoa salina e imersão. Informe à equipe suas condições de exposição e meta de capacidade, e eles especificarão e comprovarão a construção.
E-mail:info@sealock.com.hk | Telefone: +86-13632981825 | Navegue pela linha de refrigeradores suaves
As classes de materiais, dados de corrosão e notas de métodos de teste citados aqui refletem fontes da indústria naval e metalúrgica disponíveis publicamente em meados de 2026; a vida útil no mundo real depende do grau, qualidade de fabricação, zona de exposição, manutenção e condições. Confirme o grau do hardware, a passivação e as evidências de teste com seu fornecedor antes de confiar em uma reclamação marítima.
