As variações de temperatura durante a entrega de última milha são responsáveis por uma parte desproporcional das perdas anuais da cadeia de frio – vacinas estragadas, produtos biológicos comprometidos, remessas de frutos do mar premium rejeitadas. A bolsa isolada no final dessa cadeia é geralmente a última coisa avaliada e o primeiro lugar onde a falha realmente ocorre.
Para gerentes de compras e diretores de produtos em logística médica, distribuição biofarmacêutica e entrega de alimentos premium, a questão de engenharia não é se um refrigerador macio parece adequado – é se o método de construção é realmente capaz de manter um ambiente de temperatura controlada por 48 a 72 horas sob condições ambientais e de manuseio reais. A resposta depende de três coisas: como as costuras são construídas, o que o isolamento faz quando fica molhado e se os materiais em contato com a carga atendem aos padrões de conformidade exigidos pela aplicação.
Por que a construção costurada é estruturalmente incompatível com os requisitos da cadeia de frio
Os problemas com refrigeradores macios costurados em aplicações de cadeia de frio não são falhas de desempenho no sentido do consumidor – uma bebida quente, uma bolsa de gelo derretida. São modos de falha estrutural que comprometem simultaneamente a integridade térmica e a segurança biológica.
Cada passagem da agulha através de uma membrana impermeável cria uma perfuração. Uma costura típica gera várias centenas dessas perfurações por metro de comprimento da costura. A fita de costura cobre esses furos adequadamente sob condições estáveis e de baixo estresse. Sob o ciclo térmico que ocorre durante o uso da cadeia de frio – transições repetidas entre armazenamento refrigerado, ambientes de carga ambiente e áreas de carga de veículos – as ligações adesivas da fita se expandem e contraem em taxas diferentes das do TPU subjacente. Com o tempo, e muitas vezes dentro de um único ciclo de vida de remessa, as bordas das ligações se elevam e as perfurações abaixo tornam-se caminhos ativos de vazamento.
Seguem-se duas consequências, que se agravam.
A primeira é a ponte térmica. Costuras comprometidas permitem que o ar frio escape e o calor ambiente se infiltre na linha de costura – os locais exatos onde a fraqueza estrutural e a vulnerabilidade térmica coincidem. Os tempos de retenção do gelo diminuem não porque o isolamento tenha se degradado, mas porque a carcaça não está mais hermeticamente selada. Um saco classificado para retenção de gelo por 48 horas sob condições de teste controladas pode fornecer 20 horas em manuseio logístico real.
O segundo é um perigo biológico que recebe menos atenção, mas que acarreta um risco real de conformidade. Quando a condensação derretida ou a umidade da carga útil penetram através de uma costura comprometida no espaço entre o revestimento e a espuma de isolamento, ela não pode drenar ou secar. No ambiente fechado, escuro e úmido entre o forro e a espuma, o crescimento de mofo e bactérias ocorre de forma previsível. Para sacolas utilizadas no transporte médico ou na logística de alimentos frescos, este não é um risco abstrato de contaminação – é uma violação direta dos padrões sanitários exigidos pela aplicação e uma responsabilidade que recai sobre a marca cujo nome está no produto.
Estes são resultados estruturais do método de construção e não falhas de controlo de qualidade. Um cooler costurado bem feito tem os mesmos caminhos de falha que um cooler mal feito; o cronograma para a falha difere, o modo de falha não.
Soldagem RF a 27,12 MHz: Como a vedação hermética é realmente alcançada
A soldagem por radiofrequência (RF) - também chamada de soldagem de alta frequência ou HF - resolve o problema da costura costurada, eliminando a costura como um elemento estrutural distinto. A zona de união torna-se um material contínuo em vez de dois painéis unidos por fios.
O processo funciona por meio de aquecimento interno e não por condução superficial. Quando os materiais TPU são colocados dentro de um campo eletromagnético alternado de 27,12 MHz – a banda de frequência ISM designada para uso industrialSoldagem RFequipamento – as moléculas polares dentro do TPU tentam se realinhar com cada oscilação do campo: aproximadamente 27 milhões de vezes por segundo. A fricção deste movimento molecular gera calor uniformemente em todo o material na zona de solda. Sob pressão pneumática aplicada simultaneamente, o material na interface entre dois painéis atinge a temperatura de fusão e as camadas se fundem no nível molecular.
Quando o campo é removido e o material esfria sob pressão sustentada, a interface entre os dois painéis originais desaparece estruturalmente. A zona de solda é uma única peça de material. Em testes de tração destrutivos, esta zona normalmente falha no tecido base antes que a própria linha de solda ceda – a solda não é o ponto fraco.
Especificamente para aplicações de cadeia de frio, o que este método de construção proporciona é uma bacia interior hermética sem vias de penetração. Não há furos de agulha, nem bordas de fita, nem canais de costura dobrados onde os fluidos possam se acumular. A superfície interna lisa e contínua do TPU pode ser limpa ou esterilizada com desinfetantes de nível médico sem a preocupação de penetrar em uma costura comprometida. A condensação, a água gelada derretida e os fluidos médicos derramados permanecem na superfície - eles não migram para a cavidade de isolamento. Essa é a base estrutural para a alegação de segurança biológica, e não uma propriedade material apenas do TPU.
A mesma lógica de construção se aplica à afirmação de desempenho hidrostático. Um resfriador macio soldado por RF, devidamente fabricado e testado, mantém 1,0 Bar de pressão interna sem emissão de microbolhas de qualquer costura ou ponto de fechamento. Isso corresponde à pressão hidrostática de uma coluna de água de 10 metros – muito além das tensões físicas do manuseio logístico – e confirma que a vedação hermética se mantém sob condições mais exigentes do que qualquer cenário de entrega de última milha produziria.
Espuma de célula fechada: a engenharia térmica por trás dos tempos de espera de 48 a 72 horas
Um invólucro externo hermético resolve o problema de falha na costura. Manter temperaturas controladas durante 48 a 72 horas sob condições ambientais adversas exige que a camada de isolamento faça o seu trabalho continuamente – o que significa que precisa de continuar a fazer o seu trabalho mesmo quando fica molhada.
A espuma de células abertas possui uma estrutura interna interconectada. Quando a umidade entra – por condensação, pequenos danos ao revestimento ou ambiente úmido de repetidos ciclos de carregamento – ela se espalha pela matriz de espuma e permanece lá. A espuma úmida de células abertas perde resistência térmica rapidamente; o efeito isolante do gás aprisionado é substituído pela condutividade térmica da água. Para uma bolsa avaliada em testes de retenção de gelo em condições secas, o desempenho em campo será significativamente pior quando o isolamento tiver absorvido a umidade.

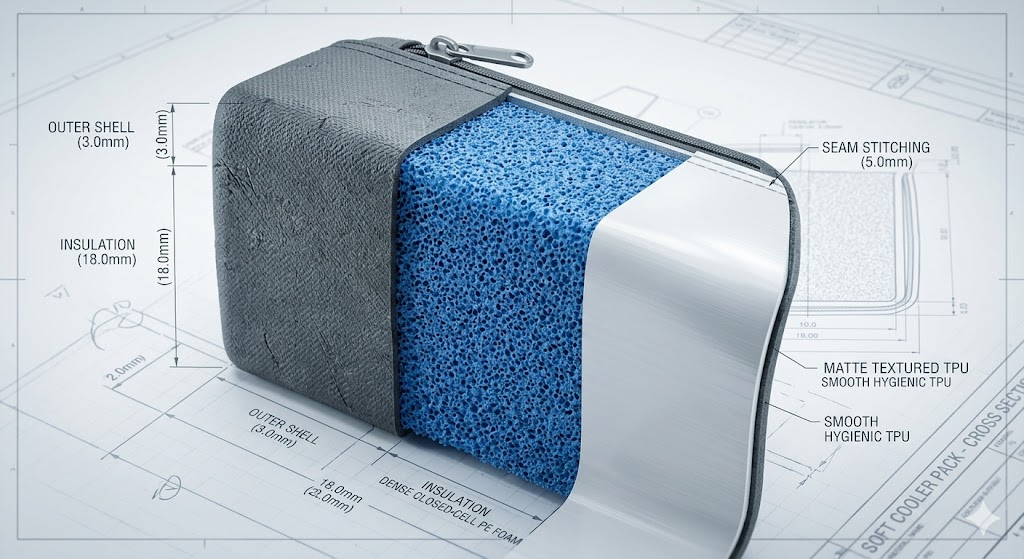

Os refrigeradores macios de grau médico usam espuma de células fechadas de alta densidade – NBR (borracha de nitrila butadieno) ou EVA premium de alta densidade são os graus relevantes – onde cada bolha de gás é totalmente vedada de suas vizinhas. A transferência de calor por convecção dentro da espuma é eliminada porque não há caminho para o movimento de ar ou fluido entre as células. A transferência de calor condutiva é minimizada pelo enchimento de gás de cada célula selada. Isso produz valores R mensuravelmente mais altos do que alternativas de células abertas com espessura equivalente.
O comportamento da umidade é igualmente importante. A espuma de células fechadas é inerentemente à prova d’água no nível do material – a estrutura celular selada impede fisicamente a absorção de água, independentemente da exposição. Uma bolsa que sofre condensação interna durante uma remessa de 72 horas terá isolamento com o mesmo valor R na hora 72 e na primeira hora. Essa consistência é o que torna as especificações de manutenção de temperatura de 72 horas alcançáveis e verificáveis, em vez de aspiracionais.
Para aplicações que exigem janelas de temperatura específicas – 2°C a 8°C para produtos biológicos, abaixo de zero para certos produtos farmacêuticos – a combinação de densidade de espuma, espessura de espuma e volume de material de mudança de fase pode ser projetada para manter uma faixa definida sob condições ambientais especificadas. Esta é uma conversa sobre especificações, não um parâmetro fixo do produto; as variáveis relevantes são todas ajustáveis dentro da estrutura de produção.
O benefício estrutural é secundário, mas digno de nota especificamente para aplicações médicas: a espuma de células fechadas de alta densidade fornece proteção significativa contra impactos para frascos frágeis, recipientes de vidro e seringas pré-cheias sem a necessidade de um invólucro externo rígido. A espuma atua como amortecimento distribuído por toda a carga, reduzindo os picos de forças de impacto em qualquer ponto de contato único.
Especificações do material TPU: o que a conformidade com FDA e REACH realmente exige
Para refrigeradores flexíveis usados em transporte médico ou logística de qualidade alimentar, o material em contato direto ou indireto com a carga útil precisa atender aos padrões regulatórios definidos – não apenas evitar as substâncias problemáticas mais óbvias, mas também ter conformidade documentada para a aplicação específica.
O material relevante para o revestimento externo e o revestimento interno em refrigeradores macios de nível médico é o náilon revestido com TPU 840-Denier. O PVC é a alternativa legada e é significativamente mais barato; também é cada vez mais incompatível com o ambiente regulatório em que esses produtos operam. Os plastificantes de PVC – normalmente à base de ftalatos – são restritos pela Proposição 65 da Califórnia e pelos regulamentos REACH da UE. O PVC também se torna quebradiço em baixas temperaturas, o que cria riscos à integridade do material em aplicações de cadeia de frio que utilizam gelo seco ou atingem ambientes de carga abaixo de zero.
TPU evita ambos os problemas. Ele mantém a flexibilidade até -30°C, o que cobre toda a gama de requisitos de temperatura da cadeia de frio. É compatível com formulações sem BPA e sem PFAS, e os graus de TPU de qualidade alimentar atendem à conformidade da FDA para contato direto com alimentos. Especificamente para o revestimento interno - a superfície que entra em contato com o gelo, as bolsas de gelo e, potencialmente, a própria carga útil - o TPU antimicrobiano, livre de BPA e em conformidade com a FDA é a especificação do material que atende aos requisitos de logística médica e de qualidade alimentar.
O perfil de resistência química do TPU também é relevante em aplicações médicas: ele se compara aos desinfetantes concentrados usados para esterilização entre usos, incluindo soluções à base de álcool que degradariam materiais de revestimento menores ao longo do tempo. Um revestimento que pode ser limpo agressivamente entre remessas sem degradação da superfície mantém suas propriedades higiênicas durante toda a vida útil do produto, e não apenas na implantação inicial.
Ao avaliar um parceiro OEM para aplicações de cadeia de frio médica, a documentação relevante inclui certificados de conformidade da FDA para materiais de revestimento interno, relatórios de teste REACH confirmando a ausência de substâncias restritas e declarações de materiais livres de BPA/PFAS específicas para o lote de produção – não apenas a linha geral de materiais do fornecedor. Esses documentos devem estar disponíveis mediante solicitação como parte da integração de material padrão, e não reunidos em resposta a uma consulta de auditoria específica.
Selecionando um parceiro OEM para aplicações médicas de cadeia de frio
Os requisitos de engenharia para um refrigerador macio de nível médico genuíno – construção hermética soldada por RF, isolamento de espuma de célula fechada, revestimentos de TPU em conformidade com a FDA – são bem definidos. O que varia é se um parceiro de fabricação específico atende a esses requisitos com a disciplina de processo e a infraestrutura de documentação que as aplicações de logística médica e de qualidade alimentar exigem.
As questões de auditoria que importam: As costuras de teste de pressão da instalação são feitas por unidade ou por amostragem de lote – e com qual classificação Bar? Eles podem fornecer documentação de conformidade com a FDA para o material específico do revestimento interno do seu produto, não apenas para a linha geral de materiais? Como a espuma de célula fechada é obtida e a densidade validada nos lotes de material recebidos? O conjunto de parâmetros de soldagem RF é documentado de acordo com a especificação do material e como a conformidade é verificada em todo o volume de produção?
Um fabricante com capacidade genuína neste espaço de aplicação responderá a estas questões em detalhes operacionais. A engenharia por trás do desempenho de manutenção de temperatura por 72 horas sob condições logísticas reais é específica, verificável e não é particularmente difícil de descrever – o que significa que respostas vagas são informações significativas por si só.
Perguntas frequentes
Qual é a principal vantagem da soldagem RF em relação à costura em refrigeradores médicos?
A soldagem RF funde os painéis de TPU em nível molecular, produzindo um interior hermético contínuo, sem furos de agulha, sem fita de costura e sem caminhos de penetração para umidade ou contaminação. Para aplicações médicas e de qualidade alimentar, isso elimina a ponte térmica que reduz a retenção de gelo e o risco de contaminação biológica criado quando a umidade se infiltra na cavidade de isolamento de uma bolsa costurada. A superfície interna de um resfriador soldado por RF pode ser totalmente esterilizada; a cavidade de isolamento de um refrigerador costurado não pode.
Os resfriadores de espuma de células fechadas podem manter a temperatura de maneira confiável por 72 horas?

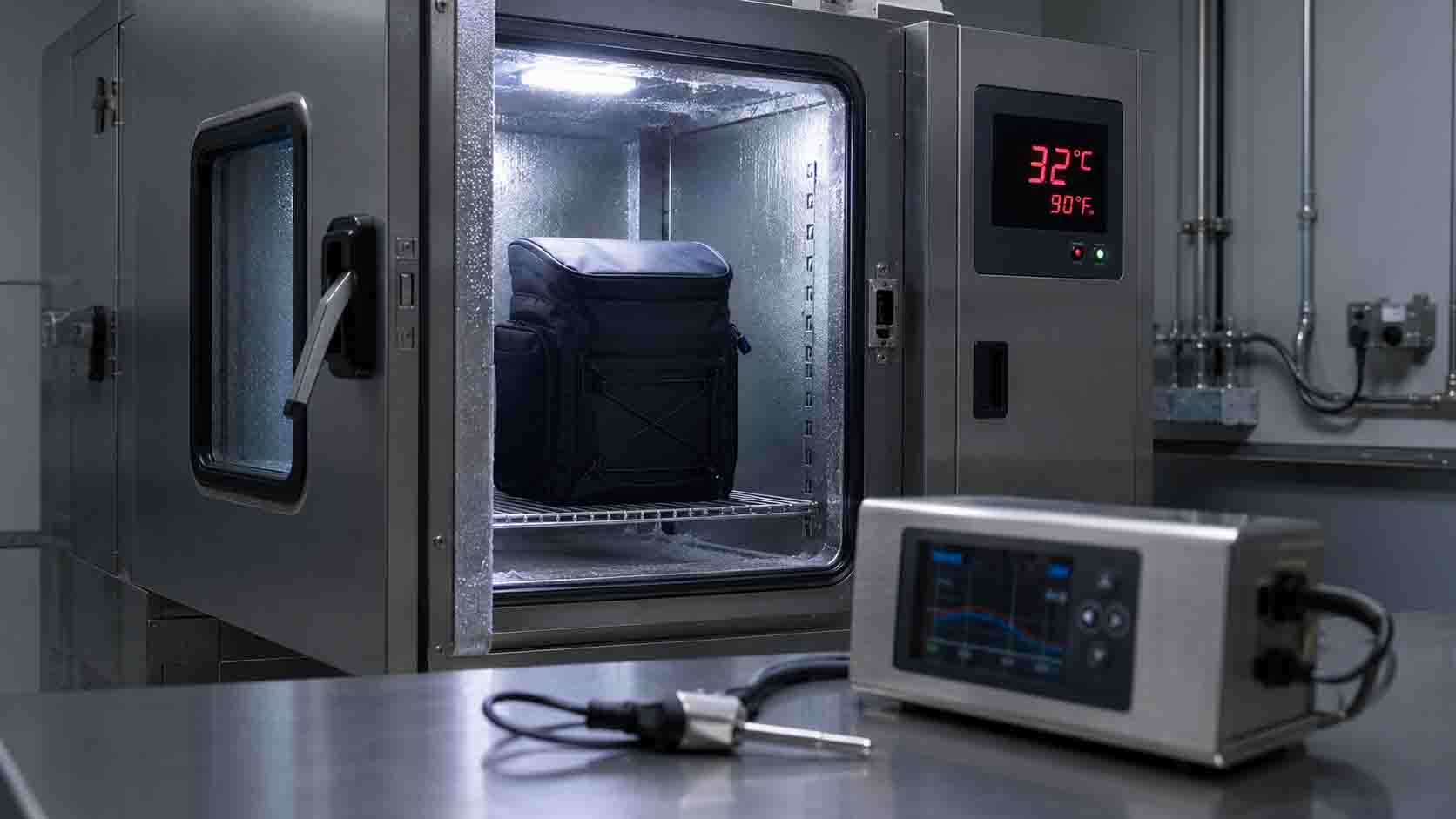

Nas condições certas, sim, mas a especificação precisa ser precisa sobre quais são essas condições. A espuma de células fechadas de alta densidade, combinada com um invólucro hermético soldado por RF e um fecho hermético, mantém seu valor R nominal continuamente porque a espuma não absorve umidade que degradaria sua resistência térmica. O tempo de espera real depende da temperatura ambiente, da massa da carga útil, do volume do material de mudança de fase e da frequência com que o saco é aberto. Para janelas de temperatura específicas – 2°C a 8°C para produtos biológicos, por exemplo – essas variáveis podem ser modeladas e testadas em relação a condições ambientais definidas para produzir uma especificação de desempenho verificável.
Os soft coolers TPU são compatíveis com o transporte de produtos biológicos e vacinas?
As formulações de TPU de qualidade alimentar e em conformidade com a FDA atendem aos requisitos de materiais para aplicações de transporte biológico e de vacinas. As especificações relevantes são livres de BPA, livres de PFAS e estão em conformidade com a FDA para contato com alimentos – o que para aplicações médicas é o padrão de referência relevante. O revestimento interno também precisa ser quimicamente resistente aos desinfetantes usados na esterilização entre utilizações. A documentação de conformidade deve ser específica para o material do revestimento e lote de produção usado em seu produto, e não uma declaração geral de capacidade do fornecedor.
